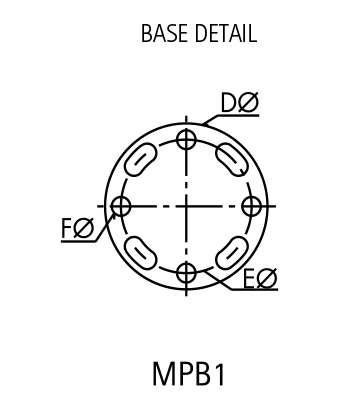

Reference | C.R. (in.) - Aø - | Dimensions (in.) - B - | Dimensions (in.) - C - | Tightening torque (ft.lb) - A - |
---|---|---|---|---|
Reference : MPB1-48 | C.R. (in.) - Aø - : 1 1/2 | Dimensions (in.) - B - : 3.94 | Dimensions (in.) - C - : 1.77 | Tightening torque (ft.lb) - A - : 40 |
Reference : MPB1-60 | C.R. (in.) - Aø - : 2 | Dimensions (in.) - B - : 3.94 | Dimensions (in.) - C - : 1.77 | Tightening torque (ft.lb) - A - : 40 |
Reference : MPB1-73 | C.R. (in.) - Aø - : 2 1/2 | Dimensions (in.) - B - : 4.13 | Dimensions (in.) - C - : 1.89 | Tightening torque (ft.lb) - A - : 40 |
Reference : MPB1-89 | C.R. (in.) - Aø - : 3 | Dimensions (in.) - B - : 4.13 | Dimensions (in.) - C - : 1.89 | Tightening torque (ft.lb) - A - : 40 |
Reference : MPB1-101 | C.R. (in.) - Aø - : 3 1/2 | Dimensions (in.) - B - : 4.13 | Dimensions (in.) - C - : 1.89 | Tightening torque (ft.lb) - A - : 40 |
Reference : MPB1-114 | C.R. (in.) - Aø - : 4 | Dimensions (in.) - B - : 5.51 | Dimensions (in.) - C - : 2.20 | Tightening torque (ft.lb) - A - : 55 |
Reference : MPB1-141 | C.R. (in.) - Aø - : 5 | Dimensions (in.) - B - : 6.69 | Dimensions (in.) - C - : 2.20 | Tightening torque (ft.lb) - A - : 55 |
NOTE:
*ADD:
-76 for 3'' insulator, -127 for 5'' insulator,-178 for 7'' insulator.
Example: MPB1-89127 for 3'' tube and 5'' insulator.
